管网大用户超声波热量表:

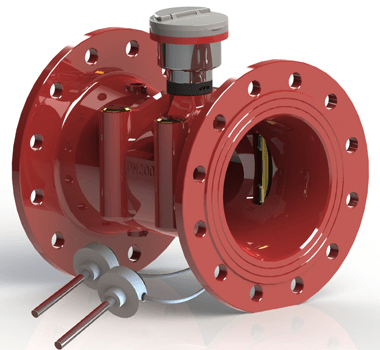

迈拓MTH-6系列超声波热量表,涵盖口径范围DN50~DN300,该产品采用对射式超声波时间差算法,可计量及显示水流经热交换系统所释放或吸收的热能量

适用范围:单元住宅、楼宇、区域供热站等供热系统、以及中央空调等集中制冷系统

性能参数:

公称直径 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300
外形尺寸 L(长)mm 200 200 225 250 250 300 350 450 500
W(宽)mm 175 185 200 220 250 285 340 405 460
H1(中心高)mm 178 186 203 209 227 245 274 300 348
H(总高)mm 263 276 292 315 348 383 438 480 578
Qmax(m3/h) 30 50 80 120 200 300 500 800 1200
Qp(m3/h) 15 25 40 60 100 150 250 400 600
Qmin(m3/h) 0.3/0.15 0.5/0.25 0.8/0.4 1.2/0.6 2.0/1.0 3.0/1.5 5.0/2.5 8.0/4.0 12/6
声道数 四通道
连接方式 法兰
允许温度范围: (2~95)℃ 工作压力: ≤1.6MPa 精度等级: 2级或3级
允许温差范围: (3~70)K 工作介质: 环境等级: A类或B类
安装方式: 水平或垂直 安装位置: 进水、回水两用 压力损失: ≤0.025MPa(Qp)
