户用直读超声波热量表:

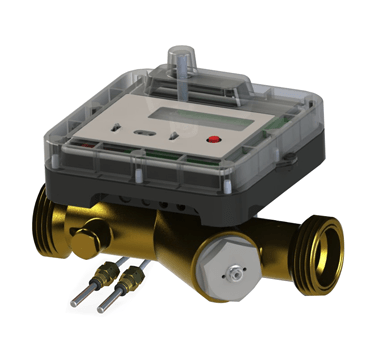

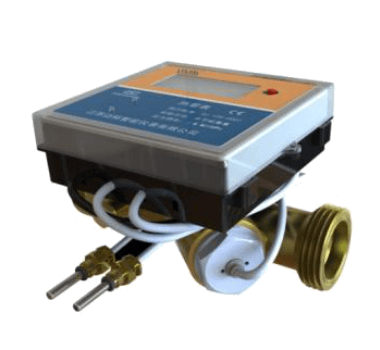

迈拓MTH-6系列超声波热量表,涵盖口径范围DN15~DN40,该产品采用对射式超声波时间差算法,可计量及显示水流经热交换系统所释放或吸收的热能量

适用范围:单元住宅、楼宇、区域供热站等供热系统、以及中央空调等集中制冷系统

有线、无线两类通讯方式可选

性能参数:(DN15~DN40技术参数)

公称直径 DN15 DN20 DN25 DN32 DN40
外形尺寸 L(长)mm 110 130 160 180 200
L1(加接管总长)mm 206 236 282 306 331
W(宽)mm 120 120 121 125 130
H(高)mm 86 86 89 98 109
传感器螺纹 G3/4" G1" G1 1/4" G1 1/2" G 2"
接管螺纹 G1/2 G3/4" G1" G1 1/4" G1 1/2"
Qmax(m3/h) 3.0 5.0 7.0 12.0 20.0
Qp(m3/h) 1.5 2.5 3.5 6.0 10.0
Qmin(m3/h) 0.03/0.015 0.05/0.025 0.07/0.035 0.12/0.06 0.20/0.1
允许温度范围: (2~95)℃ 工作压力: ≤1.6MPa 传感器线长(m): 1.5 (可加长)
允许温差范围: (3~70)K 工作介质: 流量计线长(m): 1.2(可加长)
安装方式: 水平或垂直 精度等级: 2级或3级 压力损失: ≤0.025MPa(Qp)
安装位置: 进水、回水两用 环境等级: A类或B类

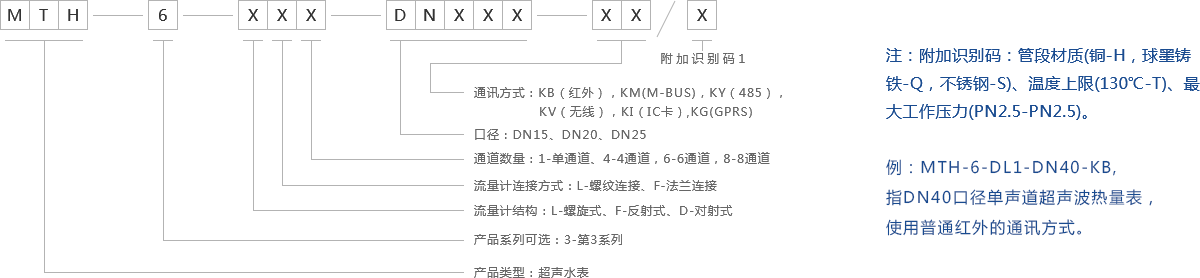

选型说明:
